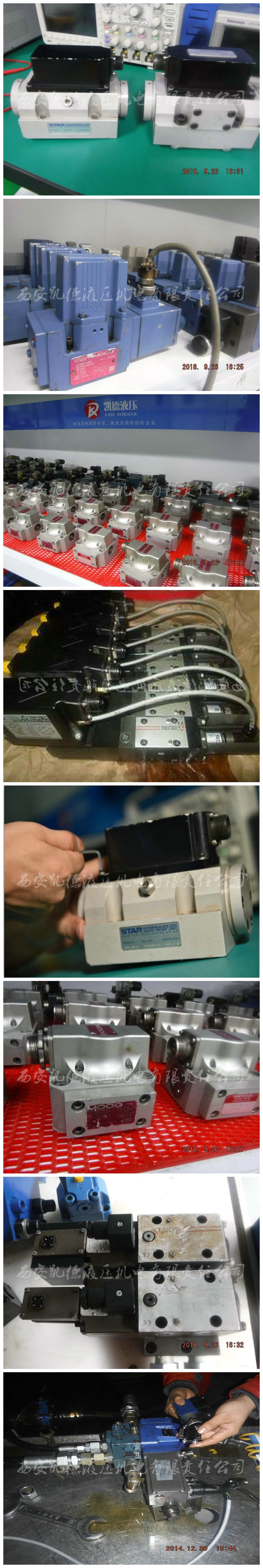

浅谈液控伺服阀

液压阀管式阀阀体上的进出油口通过管接头或法兰与管路直接连接。其连接方式简单，重量轻，在移动式设备或流量较小的液压元件中应用较广。其缺点是阀只能沿管路分散布置，装拆维修不方便。
液压阀板式阀由安装螺钉固定在过渡板上，阀的进出油口通过过渡板与管路连接。过渡板上可以安装一个或多个阀。当过渡板安装有多个阀时，又称为集成块，安装在集成块上的阀与阀之间的油路通过块内的流道沟通，可减少连接管路。板式阀由于集中布置且装拆时不会影响系统管路，因而操纵、维修方便，应用十分广泛。
      液压阀插装阀主要有二通插装阀、三通插装阀和螺纹插装阀。二通插装阀是将其基本组件插入特定设计加工的阀体内，配以盖板、先导阀组成的一种多功能复合阀。因插装阀基本组件只有两个油口，因此被称为二通插装阀，简称插装阀。该阀具有通流能力大、密封性好、自动化和标准化程度高等特点。三通插装阀具有压力油口、负载油口和回油箱油口，起到两个二通插装阀的作用，可以独立控制一个负载腔。但由于通用化、模块化程度远不及二通插装阀，因此，未能得到广泛应用。螺纹式插装阀是二通插装阀在连接方式上的变革，由于采用螺纹连接，使安装简捷方便，整个体积也相对减小。
    1.液控伺服阀是在伺服系统中将电信号输入转换为功率较大的压力或流量压力信号输出的执行元件。它是一 种电液转换和功率放大元件。伺服阀的灵敏度高，快速性好，能将很小的电信号（例如10毫安）转换成很大的液压功率（如几十匹马力以上），可以驱动多种类型的负载。
    2.电液比例阀是阀内比例电磁铁根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。
    3.液压阀是在液压传动中用来控制液体压力﹑流量和方向的元件。其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为方向控制阀。方向控制阀按用途分为单向阀和换向阀。
节流阀会不会使压力降低，书上的公式是通过节流阀的流量和前后压差有关，如果进油口压力P1恒定，出油口压力P2怎么保证，如果我出油口压力油接缸，那会不会随着我节流阀通过的流量不断增加，而使P2增大。直到P1=P2而使通过节流阀的流量再减小。
